DSM手法を用いたユーザインタフェース
デザインツールの開発

要約

本資料では、ドメイン・スペシフィックなモデルからコードを自動生成させることにより、従来型 開発の5 倍の生産性向上を可能とする、ユーザインタフェース・デザインツールを開発した事例を 紹介する。はじめに、開発にいたる背景と、ドメイン・スペシフィック・モデリング手法(DSM)に取 り組んだ理由に関して紹介し、次に、仮想モデリング、および動的モデリングに重点を置いた、ド メイン・スペシフィックな記法に関して説明する。最後に、ツールの適用とメンテナンスに関しての 考察で締めくくる。

１ はじめに

今日のように、あらゆるものがデジタル化され、接続されるようになることで、ホームコントロー ラにおいても、エネルギー削減機能 [1]、侵入検知、地震警告など、より多くの機能が提供されて いる。これら新しい機能には、メニューをナビゲーションし、データを視覚化し、システムを設定できる 徹底したユーザインターフェイスが必要である。また製品システムは、複数のグループで開発された デバイスで構成されるため、統合されるものが増えるに従い、ソフトウエアの複雑さも増加している。

弊社では、アプリケーションフレームワークを構築して、最適なコード実装と、選り抜きのコン ポーネントの再利用を実現することで、これら課題に対処することにした。ただ、ユーザインター フェイスに対する市場要求を調査しながらであったため、フレームワークそのものは、開発者の創 造性を阻害しないようにするため、意図的に制限することとした。

結果、フレームワークのプログラミングインターフェイスはドメイン・スペシフィックな設定 ファイルと、アプリケーションのスケルトン生成とし、追加のビジネスロジック、ビジュアル ・デザインは、プログラマーに残された。

２ 課題

アプリケーションフレームワークは、デバイス間の振舞いの不一致を抑止するのに効果的があるこ とが証明され、システムのインテグレーションが機械的にできるようになった。しかしながら、開 発者から、フレームワークを用いることに直接関連した、新しい問題が報告されることとなった。

• フレームワーク固有のAPIに対するドキュメント、及び良いツールの欠如
• エラーの要因となりやすい、複数ファイル間における名前のマッピング
• 生成されるスケルトン内への、ビジネスロジックの実装は管理・制御できない （結果エラーの要因となり、自動化による質の向上という目的に反してしまう）
• ソフトウエア構築のために、追加の手続きが必要となる

フレームワークを用いて複数の製品を開発した後に、組み込みユーザインターフェイスの必要性を、 良く理解することができました。そしてまた、視覚的なモデリングツールを追加することで、フレーム ワークを拡張させることにしました。このツールにより、完全なコードを生成させて、体系的に ヒューマンエラーを削減させることを目指しました。

３ 調査・検討

既存のユーザインターフェイスより、ページ内の視覚的デザインパターン（レイアウト、プロポー ション、タイプ、情報量など）、相互接続されるページのパターン、そしてアプリケーションソース コードそのものを、浮き彫りにすることができた。これら全てのパターンは、デザイングループに より定義された、ビジネス固有のガイドラインから起因している。

また同様に、要求仕様書からも社内独自の表記なども確認できた。この表記は、矢印、多様な幅 の線、ナビゲーションに関わる色、特別な振舞いを指定するアノテーションなど、ページの現実的 なスナップなるものであった。

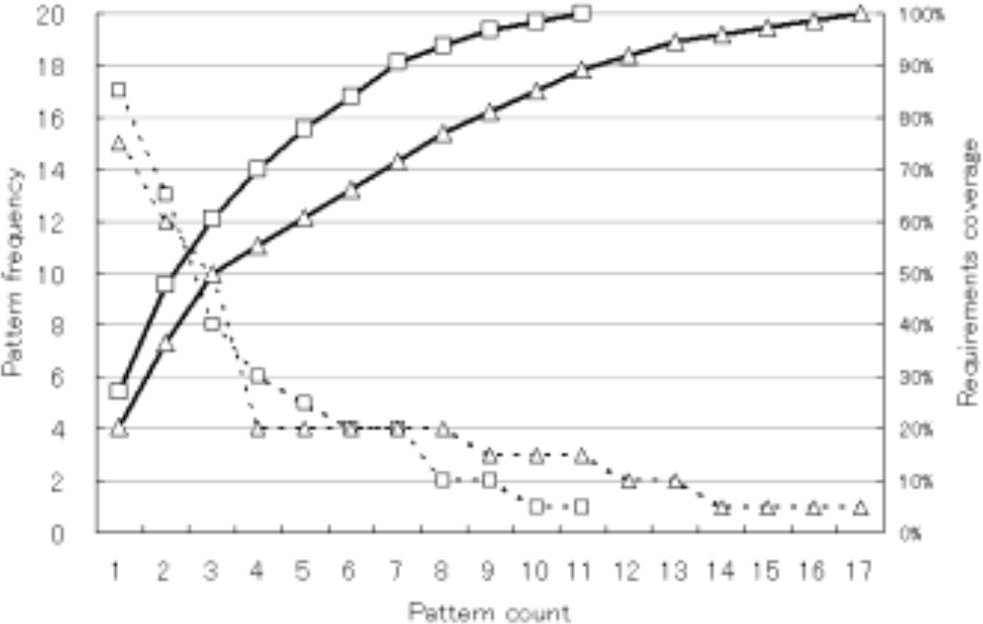

最終的に、既存ユーザインターフェイスの 60%～80%が 5 つの最も多く使用されているページパタ ーンで定義されている事がわかった。

調査の結果として、ドメインは視覚的なモデリングに有利であると判断し、ツール開発に取組むこ とにした。

４ 形式化

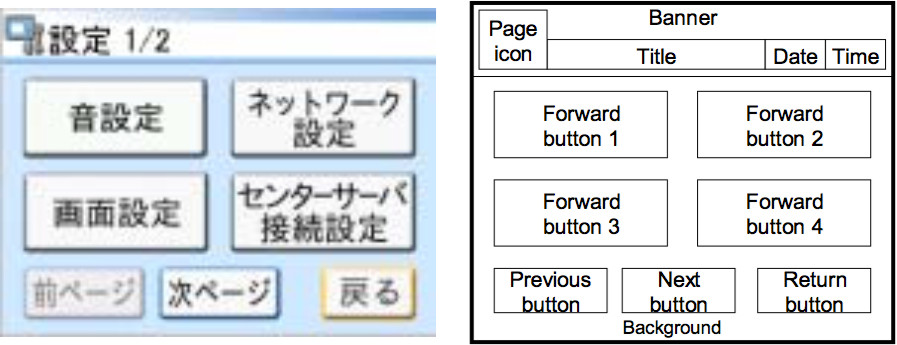

既存の開発ガイドライン、パターンの用法は、ページの標準として、一定の形式を設けた。 例えば、メニューページは、飾りのアイコンからテキスト情報、ナビゲーションボタンなど 13 の部 品からなる標準パターンで形式化した。

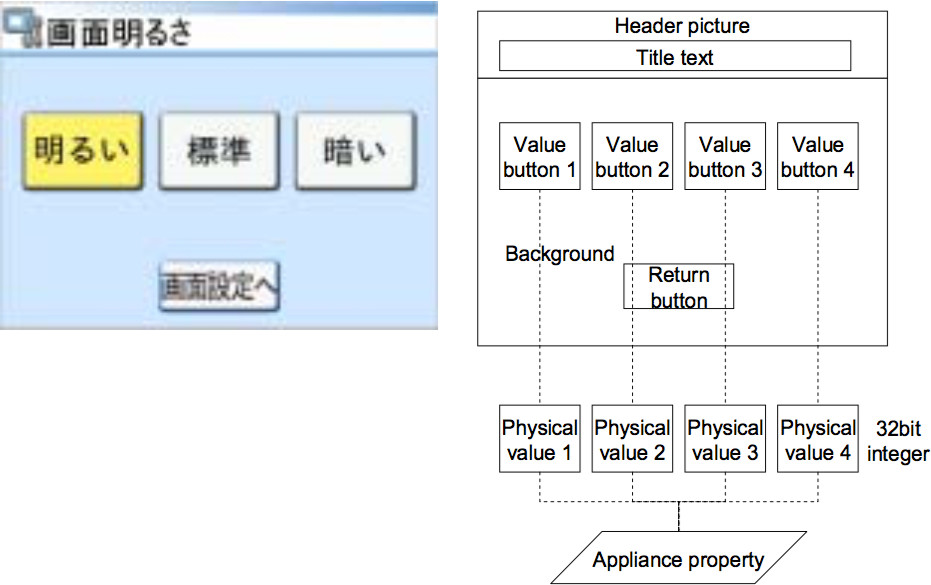

他、反復するパターンとしては、配下の設備とのやりとりを含む、設定ページ。

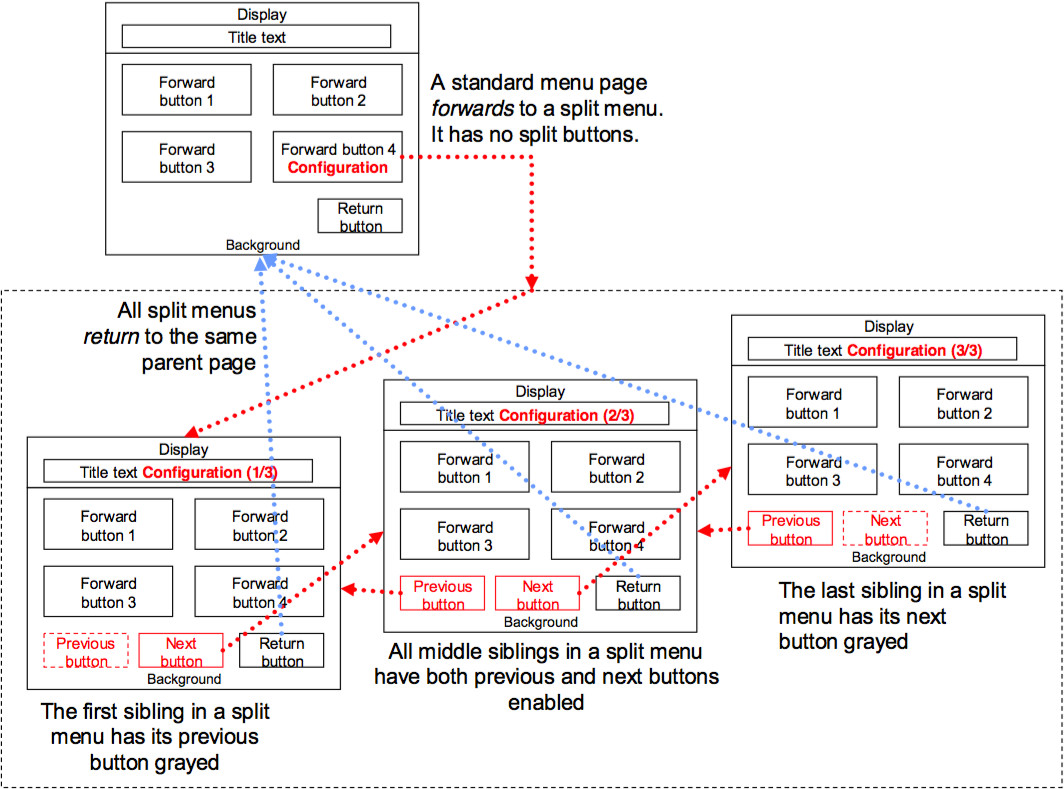

「前へ」や、「次へ」ボタンを使ってメニューページ間を分割するような振舞いもまた、形式化し た。

ページの標準と、振舞いの標準を明確にできたことで、ビジュアルモデルから完全な製品生成を実 現する準備が整った。

５ 選択した技術

少ないリスクによる新製品開発、既存の確立した手法などが優先される為、ツールの開発に割り当 てることのできるリソースは限られていた。このような状況に対処すべく、最小限のコーディング で安定したツールを構築できる、モデリングツールのためのツールキットを探すことにした。その、 選択基準は以下の通り：

• プログラミング無しにメタモデルと、視覚的なエディタを定義できること。さらに最小限のリソ-スでまかなう為に、 自動化によりアプリケーションプログラミングエラーを削減させることを証明するためにも、コーディングを最小限に止めるという基準は重要であった。
• アプリケーションモデルをスキャンして、ソースコード、makeファイル、各種テキスト成果物を 生成させる強力な機能性
• ツールを提供される側と相互作業を容易にする機能
• サポートやトレーニング等のサービスが受けられること
• 表記設定、デザイン、自動化など当面の目標に集中できるような、安定した手法・ツール

MetaEdit+® で提供される、GOPPRR手法[2] と、MERL scripting language を結果として採用した。

６ ユーザインターフェイス・デザインツール

GOPPRR と MERLによるツール構築に関しては、別の文献に詳細がある[3]。その為、この内容に関しては スキップし、我々のツールに関する主要な部分に関して紹介する。

６.１ オンサイトで、構成可能なモデリングツール

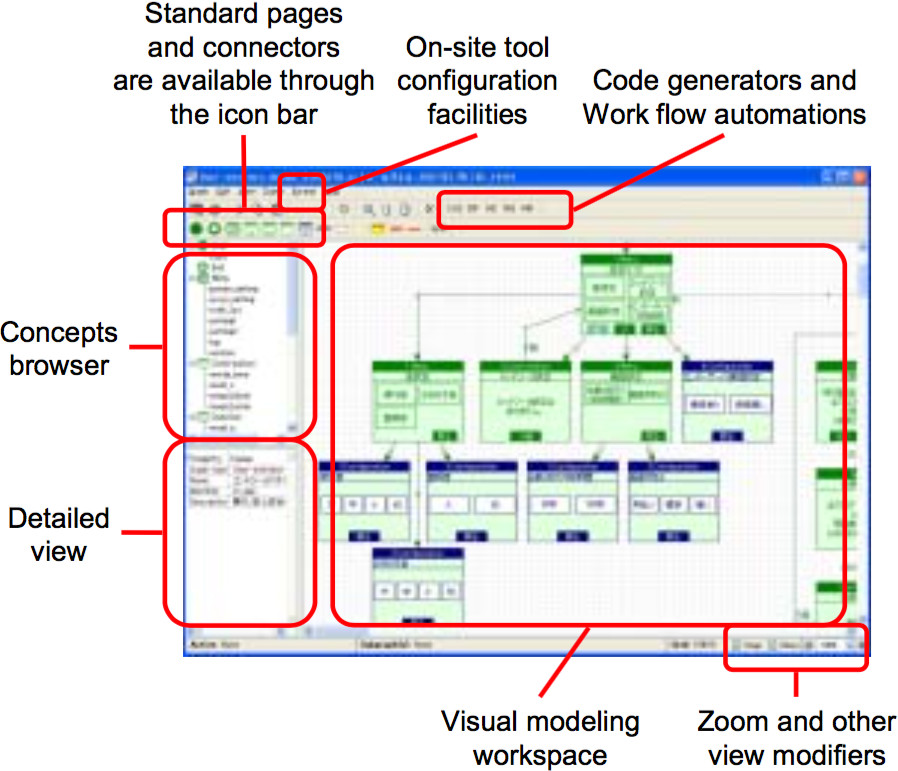

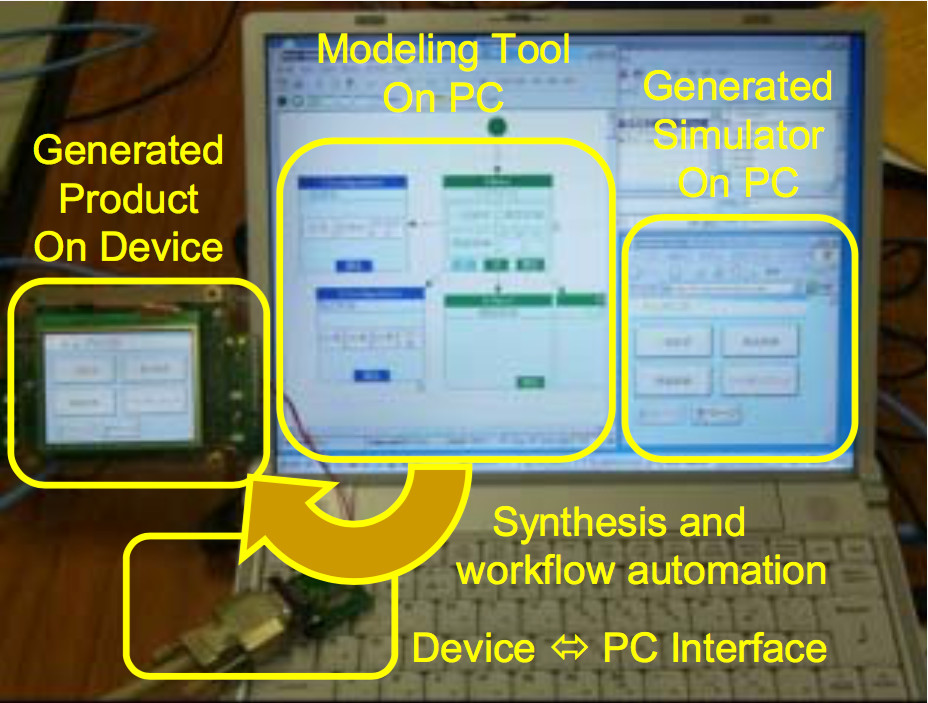

以下の図は、ユーザインタフェース・デザインツールの代表的な作業セッション

視覚的なエディタに良くある、コンセプトや概念のブラウジング、アイコンバーなどに加え、 MetaEdit+® では、オンサイトでツールを構成できるようになっている。そのためメタモデルや、 視覚的な表記、ジェネレータなどの改修は、エンドユーザで開発に用いている真っ最中でも可能であり、 ユーザの提案を、その場で一緒に確認することが、面倒なプログラミング言語や時間の掛かる コンパイル無しに行える。簡潔・容易に変更できるということで、安心感を持ってモデリングツールを 用いることの、相当な助けとなり得た。

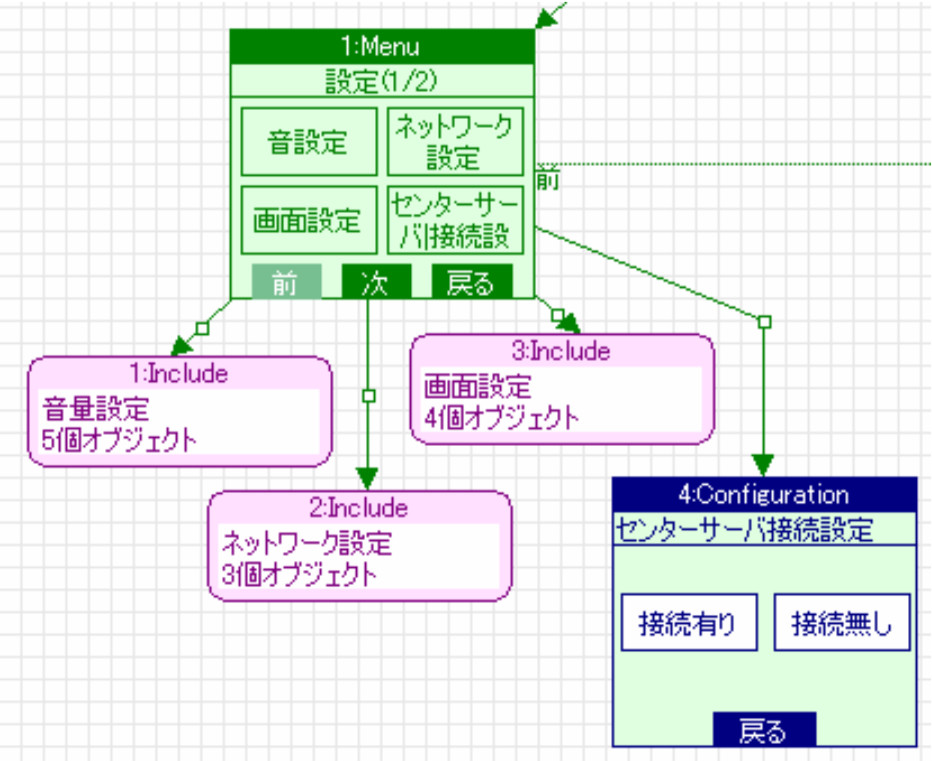

６.２ サブモデルの包括

サブモデルを包括できるように、視覚的なステートメントの記述を提供した。複雑さを上手く取り 扱い、音の設定や、ファームウエアのアップグレードなどの、スタンダードモデルの再利用を円滑 にすることが、その目的。これは、従来どおりの要求セクションごとに、機能が関連するページ を分類する手法と合っていた。各サブモデルは、一要求セクションに該当し、包括される各ステ ートメントは、要求仕様書の参照/再利用されるステートメントに相当している。

６.３ 仮想－実在的モデリング

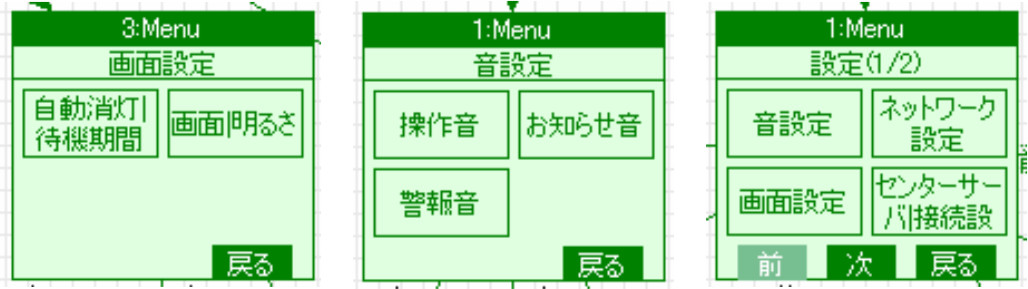

調査を進めていくうちに気付いたことは、規定されるユーザインターフェイスは、現実の製品ペー ジのスナップショットであること。モデルを最終製品に、できるだけ沿うようにすることは、製品 構築に関わる関係者が多様であることから、必須となっていた。この必要条件を遵守し、視覚的な シンボルは、製品ページのビジュアル・デザインを、そのまま模倣することにした。例えば、メニ ューページのシンボル（Fig.7）は、フォワードページ数、“前“ や ”次“ などのボタンにより、 分割されたメニューの連携有無、親ページの有無に従い変化する。

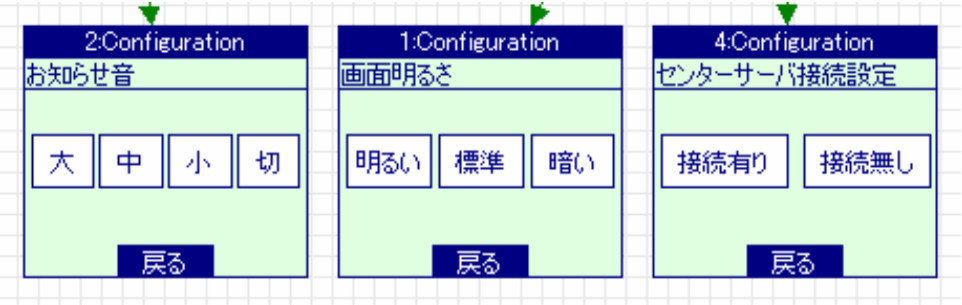

同様に、コンフィギュレーションページのシンボルは（Fig. 8）、選択肢数に応じてボタンのサイ ズが、忠実に変更される。

仮想－実在的シンボルは、最終製品のページに厳密な複製ではないが、ツールユーザにとって、貴 重な情報として用いられ、(Fig. 7)のようなメニューのシンボルをパッと見ることで、右が詰って いても、左端メニューに、追加のボタン領域があることが判るようになる。

６.４ 動的なモデリング

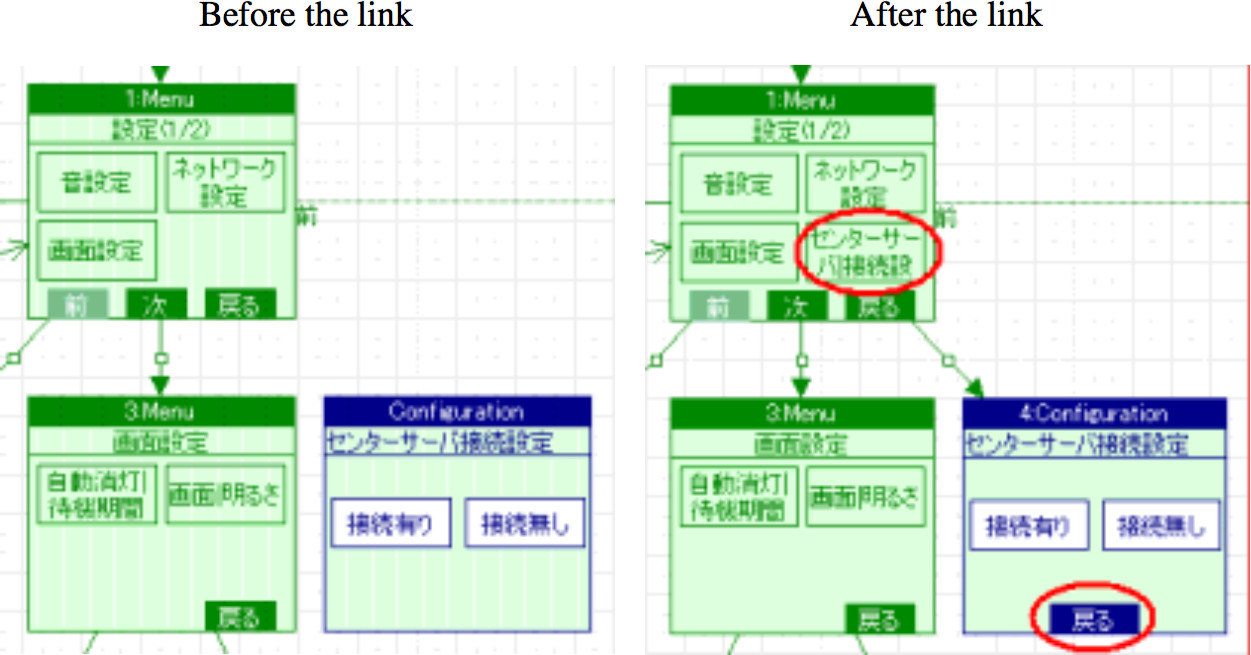

シンボルは、モデル内のコンテクストを基に、動的に変更され、モデルは編集行為を即座に反映す る。Figure 9 は、２ページ間がリンクされる前と、された後のモデル。図の通り、右側のモデルで は、メニュー・シンボルに、追加のボタンが自動的に加わりコンフィグレーション・ページを呼び 出せるようになり、そのコンフィグレーション・ページには、追加の“戻る”ボタンが、自動的に 付加される。これらページ間のリンクを外すと、最初の状態（左）に戻るようになっている。

６.５ コード生成と生産性の向上

ツールの最初のリリースでは、５つの最も頻繁に用いられるページ (menu, configuration, question, confirmation, splash) をサポートし、モデル化し、60～80％に及ぶ代表的なアプリケ ーションが生成出来るようになった

様々なパターンに及ぶ、同等レベルのコードの複雑さを想定すると、これはソフトウエアデザイン、 実装、構成フェーズの生産性を 3 倍から 5 倍向上させたことになる。ドキュメンテーション、製品 テストなど、より一層の効果が期待されるが、まだ十分には測定されてはいない。 DSM を手段として、極めて創造的な製品デザインに対して、改善の見込みは期待していなかったが、 当初の結果から、デザイン生成、デザインとコードの統合化も、同様に 3 倍から 5 倍の生産性向上 が得られた。

７ 適用

７.１ ツール費用/ 効果の比率

各ページの標準のビジュアル表記、コード生成機能、メタモデル環境実装などに、３人/日 を費や した。１ページ辺りの開発に 0.5人/日かかることを想定すると、その6倍、あるいはそれ以上でも メタモデリングの価値があると考えられる。

７.２ エスケープ・セマンティックの必要性

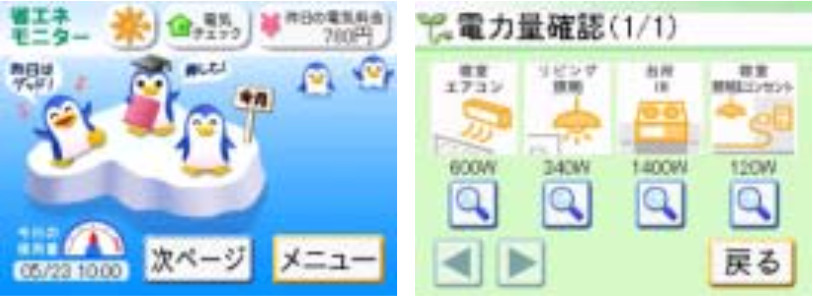

反復して用いられるパターンに加えて、使用頻度の少ない、ツールで自動化するまでもない、多く のページが存在する。これらは“ようこそ”ページ(Fig. 10)や、製品固有のデータ表示ページなど である。

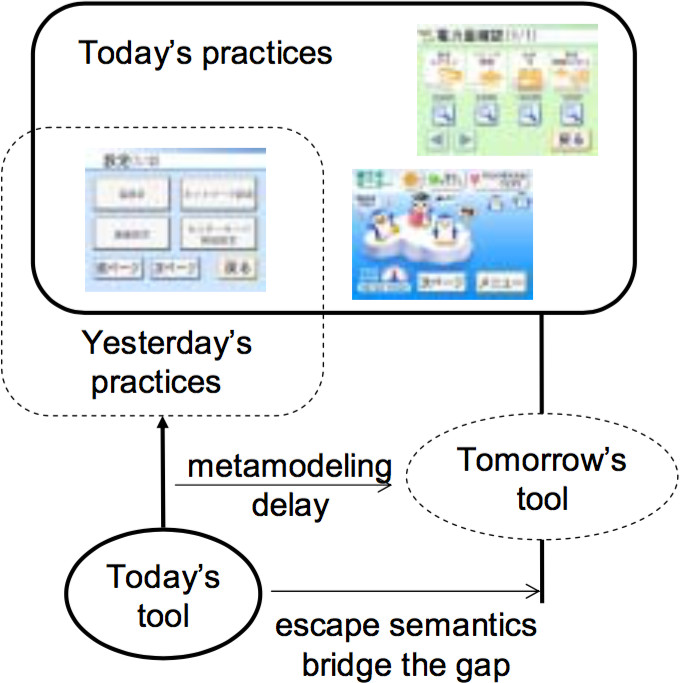

この問題は、ツール供給と実践のギャップにも該当する[4]。この件に対処する為には、新しいタイ プのページに対する、セミ・コントロールな、自由なモデリングを提供する、エスケープ・セマンティックが必要である。

７.３ エスケープ・セマンティックの例：QVGA Joker

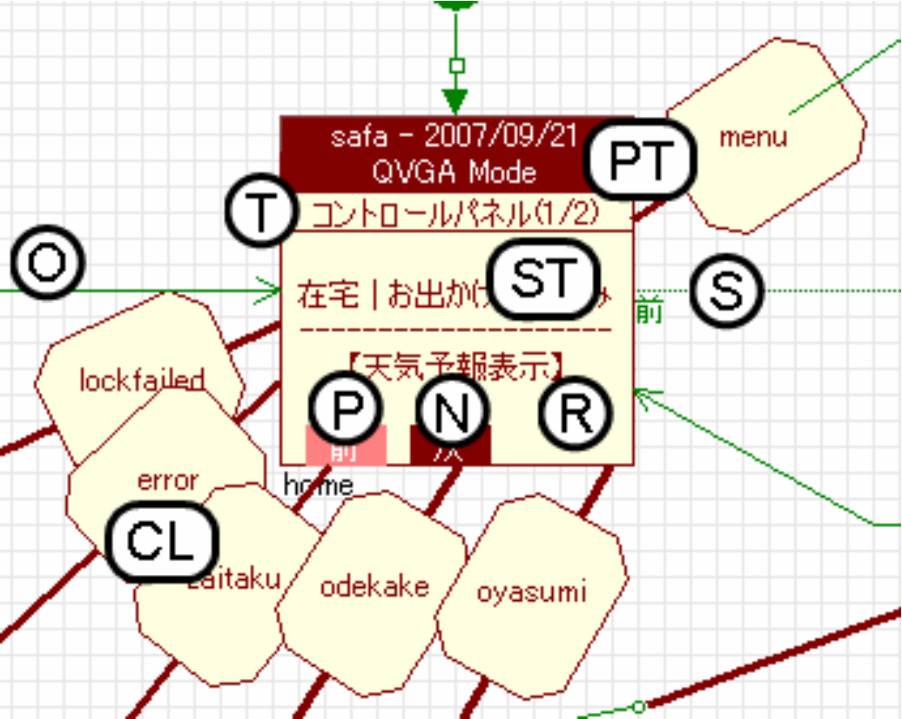

未定義（ジョーカー）シンボルを用いて、エスケープ・セマンティックを提供した。目的は、モデ リング担当者が、ツールではまだサポートされていない、新たな製品機能を定義できるようにし、 それらをメニューやコンフィグレーションなどの現状サポートされているページのパターンに、統 合できることである。Fig. 12 では、シンプルな未定義（ジョーカー）のテンプレートを紹介して いる。（色により、ジョーカーを識別。赤は、メニューから。緑はコンフィグレーションから）

複数の標準エレメントが、しばしば頻度の少ないパターンに再利用されることが判った。タイトル (T), 前のボタン(P), 次のボタン (N), 戻るボタン (R), 関連ページへのリンク (S), 他のページからのリンク (O) など。これらは、セミコントロールなモデリングを用いて、モックアップページの生成を可能にし、十分な情報をもって開発作業中の製品に統合される。

自由なモデリングは、シンプルなテキスト(ST), 条件によるリンク (CL), 新しいページタイプの定義/提案 (PT)で、提供される。 この例では、モデリング担当者は、２つの区分で、特別なフォントページを定義している。最初の区分では、3 つのボタンが含まれ、ホームオペレーションモードがワンタッチで変更できるようになり、2 つ目の区分では、天気予報を表示する為の仕掛けを含んでいる。

７.４ ツール化の制限

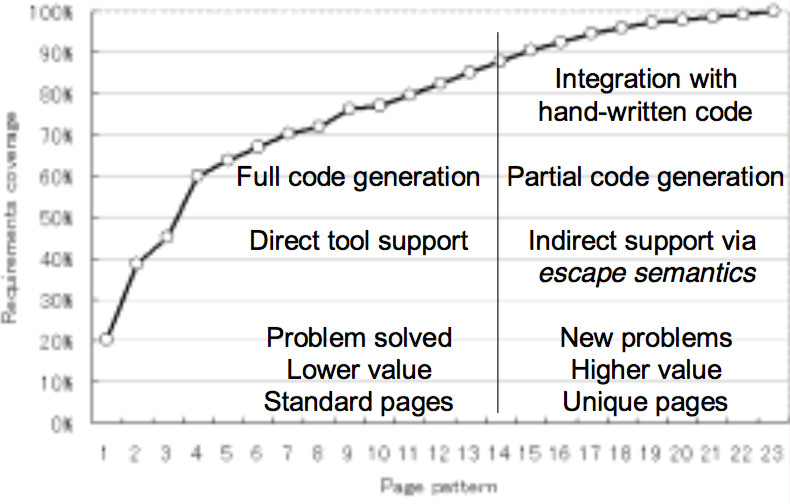

要求に対するカバレッジと、使用頻度のいずれかを基準に、ユニークな新機能に対して開発リソー スを集中することなく、ツール化に際して、時間とコストに制限を設けた。このツール化の制限は、 任意に設けられ、ドメインに対する知識や、現状のマーケットニーズに対する認識に応じて、定期的に再考された。

７.５ 実アプリケーションのサンプルモデル

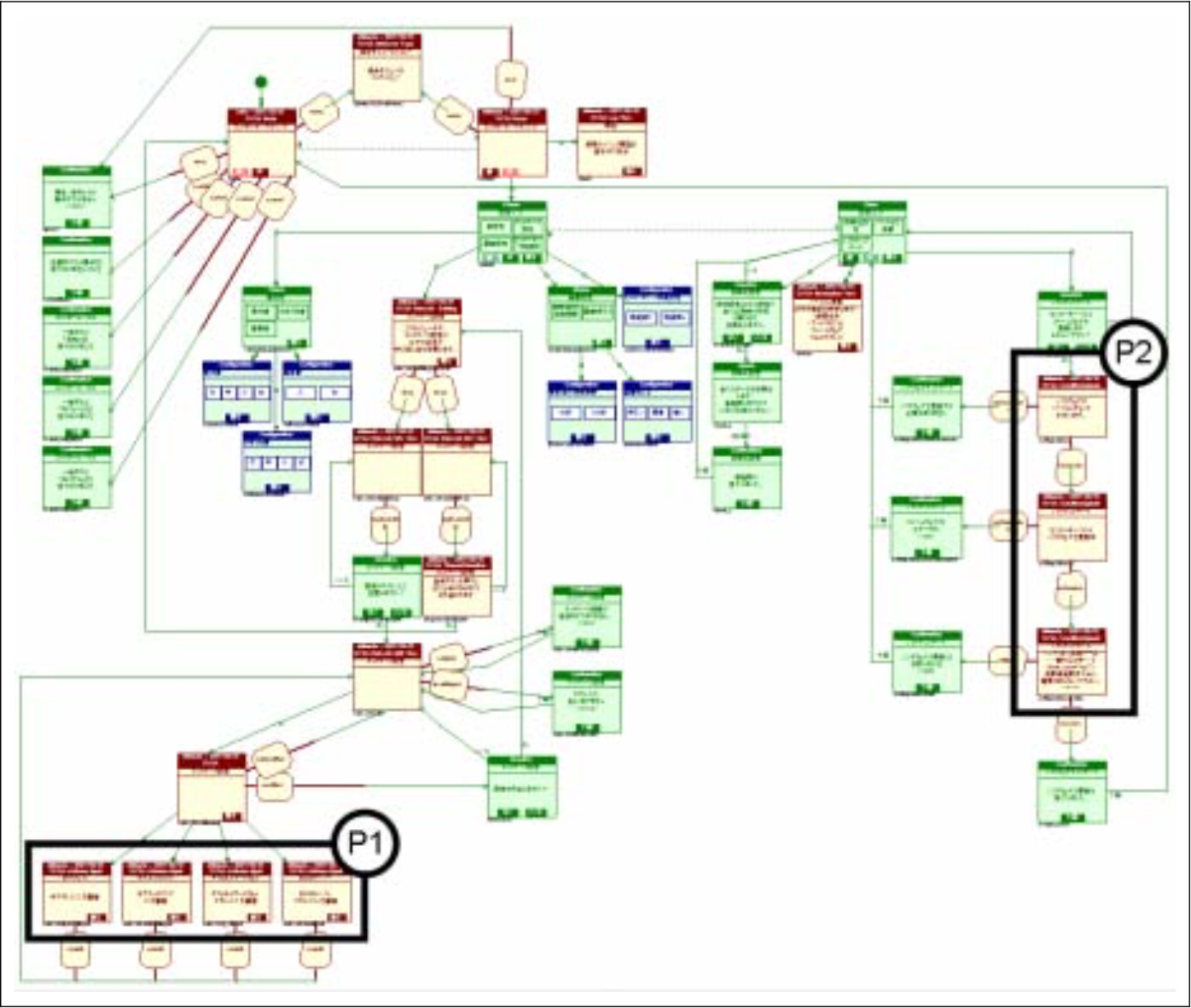

Fig. 14 は、5 つの標準ページ・パターン (menu, configuration, question, confirmation, and splash) と、エスケープセマンティックのための未定義（ジョーカー）シンボルでモデル化された、Home Control Panel [5] の１ユーザインターフェイスである。全 45 ページ中、27 ページが５つの標準ペ ージ・パターンでモデル化され、18 ページが未定義（ジョーカー）シンボルが必要であった。結果、 ユーザインターフェイス・デザインツールは、60％の要求仕様をカバーしていることになる。要求を 良く調べると、P1 と P2 の 2 つのパターンが明らかになり、これらをサポートすることで、7 ペ ージを追加サポートできる。これは、34/45 = 75% の要求仕様をカバーすることになる。

８ 保守性

技術的関心事に加え、廉価で進化させることができて、他者への技術移管が容易であるような、保 守可能なツールの開発を求めていた。 大学生を6ヶ月のインターンシップとして迎える機会を利用 し、いくつかの試みを実施した。彼のことを、フレッシュマンと呼ぶ。

８.１ 簡素化

社内で 1 週間が過ぎ、フレッシュマンはもちろん製品について、内在するフレームワーク、 プログラミング・ガイドライン、モデリングツールなど、何も知り得なかった。しかしながら、ツールに 対する半日のトレーニングで、モデリングして、熟練者による実装コードと同じ品質の組み込み ユーザインターフェイスを、わずかな時間で構築できるようになった。 そしてこの試みは、特定の アプリケーションドメイン、プロセスエリアに於いて、標準クラスの従業員に熟練者のパワーを 与える、我々のドメイン・スペシフィック・ツールの、能力の実証に役立つものであった。

８.２ 順応性

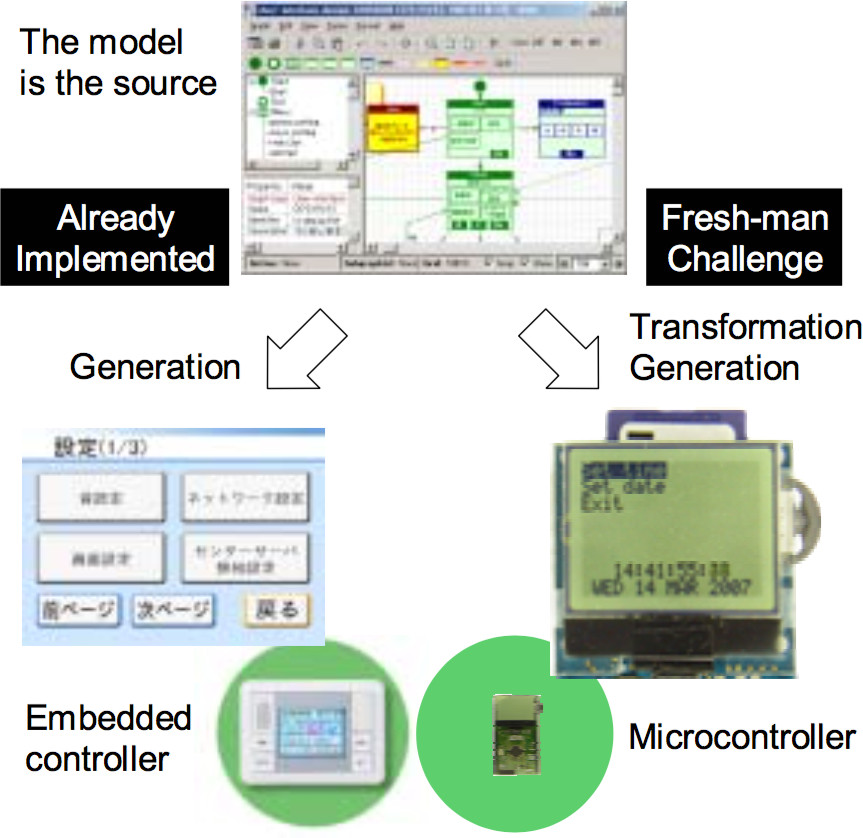

フレッシュマンは、ツールとモデリング言語を理解できた。次に、我々のツールの順応性を評価す るため、彼に対して、全く異なるターゲットプラットフォームに対するコード生成機能の実装を依 頼した。

MetaEdit+® の、GOPPRR メタモデリング・アプローチと、MERL スクリプト言語を、標準の説 明書とサンプルのDSLを用いて3日で学習し、フレッシュマンは、ビルド/Flash書込み/実行、の自動 化まで含めたCコード生成機能を、追加の3日で実装することが出来た。

８.３ 他者への移管

3ヶ月を過ごしたフレッシュマンは、適切にツールのコア開発に参与できた。このことは、安定し、 十分にドキュメント化された、GOPPRR と MERL の技術に対して、最小限のコーディングを選択 した成果であると確信する。

まとめ

本資料では、従来型開発の 3～5 倍の生産性向上を可能とする、ホームオートメーション市場向け 日本語ユーザインターフェイスをモデル化し、生成する独自のユーザインタフェース・デザインツ ールを開発した事例を報告した。

そして、ツールの支持を円滑にするために重要な、いくつかの機能について紹介した：仮想－実在 的モデリング、動的モデリング、オンサイトに於いてのツールの構成。更に、ツールの制約の概念 と、エスケープ・セマンティックについて述べた。これらは、ツールにより提供される機能と、製 品開発の実践で必要となることの、ギャップに対処するうえで役に立つ。最後に、ツールの保守性 に対する課題に対して、フレッシュマンによる試みを実施し、調査した。このツールは、有効であ り、雇用現場に於いて、一般的なスキルの担当者でも保守可能であることを実証した。

全体を通して、本資料で報告したユーザインタフェース・デザインツールの開発は、社内に於ける マイルストーンとなった。製品品質のソフトウエアを生成し、ソフトウエアの構築作業をビジュアル モデルからターゲットへ完全に自動化する。新たな製品開発への幕開けである。

10. References

この論文は、2007年10月21日にカナダのモントリオールで開催された The 7th OOPSLA Workshop on Domain-Specific Modeling で発表されました。

1. Web news about MEW adding energy saving features to Lifinity®,
2. Kelly, S., Lyytinen, K., and Rossi, M.: MetaEdit+: A Fully Configurable Multi-User and Multi-Tool CASE Environment. In: Proceedings of CAiSE'96, 8th Intl. Conference on Advanced Information Systems Engineering, Lecture Notes in Computer Science 1080, Springer-Verlag, pp. 1-21, 1996.
3. Kelly, S., and Pohjonen, R.: Interactive Television Applications using MetaEdit+. MDD-TIF07.
4. Safa, L.: The Practice of Deploying DSM - Report from a Japanese Appliance Maker Trenches. DSM’06
5. MEW Corporate report: Lifinity® Home Network System,
